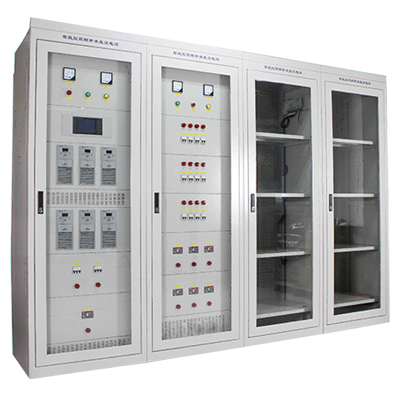

电力交直流智能一体化电源系统是将交流电源、直流电源、电力UPS、通信用直流变换、电源(DC／DC)及事故照明等装置组合为一体，共享直流电源的蓄电池组，共享直流电源的蓄电池组，并统一监控的成套设备，智能一体化电源系统采用智能模块化设计,由统一的微机监控系统监控：直流电源、电力UPS电源、交流电源、通信电源及事故照明的各种模拟信号和开关信号，由总监控单元统一状态显示和故障处理，并可根据蓄电池组的实际运行情况进行均充、浮充自动转换，完全实现电池智能管理。

  系统采用分散控制系统，模块化结构，组屏简单，配置灵活，统一化管理，冗余备份方式，极大地提高了系统的可靠性。

 一、其具有高可靠性、高智能化的特点如下：

 1、实现电力电源网络化、智能化，一体化程度更高 实现在一个平台上对整个电力电源的UPS、直流系统、交流电源、应急照明系统、通信、有源逆变进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。

 A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统；

 B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现电力电源“四遥”功能；

 C、统一的信息共享平台，可以提高电力电源综合自动化应用水平，进行电力电源协调 联动、状态检修等深层次开发应用。

 2、电力电源更加安全可靠一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电力电源的安全隐患。

 A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题；

 B、可以对电力电源故障进行综合分析，及时发潜在问题；

 C、可以实现对电力电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。

 3、提高电力电源管理水平一体化电源便于集中管理全站电源系统，提供电力电源的整体管理水平。由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将交流电源、通信电源、UPS、应急照明等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患，利于维护、事故分析，降低设备维护运行成本。

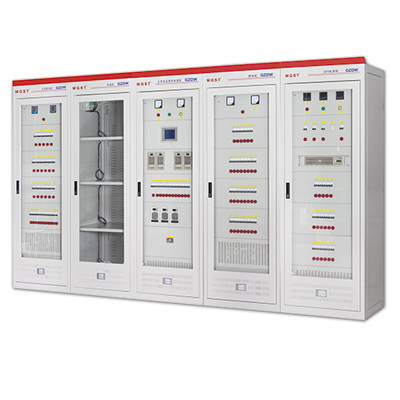

随着我国电力事业的迅速发展和自动华水平的提高，对直流电源、交流电源等设备及系统的要求越来越高。电力用直流和交流一体化不间断电源设备（以下简称一体化电源设备）是我公司自主研发、引领行业趋势的新产品，一体化电源设备是一个多功能的电源系统，由几面到数十面柜体构成。其是将智能高频开关直流操作电源、电力专用UPS电源与电力专用逆变电源等装置组合为一体，共用直流动力母线、共享直流电源的蓄电池组，实现统一监控、统一管理的电源系统。该设备为电力系统用直流操作电源，作为高压断路器的分合闸、继电保护、自动装置、信装置、事故照明等使用的操作电源和控制电源，同时提供电力用交流不间断电源和通信用直流变换电源。该设备主要应用于发电厂、变（配）电所、石化、冶金、城市轨道交通等领域的电力工程。适应了无人值守变（配）电站的数字化、网络化管理的发展需要，并实现系统全参数在线检测工力能，是最佳的专业化解决方案所设计制造的成套电砂质设备。

技术参数

1、交流额定输入电压：单相：AC 220V。三相：AC 380V。

2、交流额定输入频率：50HZ。

3、直流额定输出电压：50V，115V，230V。

4、充电装置额定输出电流：40A-400A

5、蓄电池的额定容量：7-2000AH

6、交流额定输出电压:单相/AC 220V,三相/AC 380V（三相四线制）。

 注：若有特殊电压条件，可根据工程实际进行确定。

7、 交流额定输出频率:50HZ。注：若有特殊条件，可根据工程实际进行确定。

8、交流不间断电源交流额定输出容量

   单相输出：3KVA，5KVA，7.5KVA，10KVA，15KVA。

   三相输出：10KVA，15KVA，20KVA，25KVA，30KVA。

9、逆变电源交流额定输出容量

   单相输出：3KVA，5KVA，7.5KVA，10KVA, 15KVA。

   三相输出：10KVA，15KVA，20KVA，25KVA, 30KVA，

10、直流变换电源额定输出电流:5-400A

11、设备负载等级设备负载等级为一级，即连续输出额定电流。

13、防护等级：柜体外壳防护等级高于GB 4208-2008中IP20的规定。

14、噪声：在正常运行时，自冷式设备的噪声最大值小于55dB（A），风冷式设备的噪声最大值小于60dB（A）。

15、电磁兼容抗干扰性能：抗电磁干扰性能满足GB/T 17626标准的要求。

产品特点：

 ★一体化设计，对变电站的直流系统、交流系统、通讯系统、逆变系统实现的检测和控制；

 ★一体化监控采用ARM单片机系统，运行稳定可靠；

 ★交流电源系统采用ATS开关 控制器，实现对ATS开关的控制，可实现自动或手动切换；

 ★逆变电源与主监控通过RS485通讯连接，可以获取逆变系统的各种数据，实现对逆变系统的监测；

 ★直流系统的充电模块采用多模块并联技术，容量配置灵活，N+1冗余备份，自主均流；

 ★通讯电源系统与主监控通过RS485通讯连接，可以获取通讯系统的各种数据，实现对通讯系统的监测；

 ★一体化监控系统可有效实现对充电模块、通信电源模块、逆变器电源、交流控制系统等设备的监控，提供干节点报警、故障显示及声光报警；

 ★实现系统参数的本地和远程监控，满足“四遥”及无人值守需要；

 ★可以配接电池巡检，对蓄电池进行管理，有效延长蓄电池使用寿命；

 ★可以配接绝缘选线模块，实现对系统的母线及支路的绝缘状况进行监测。
